Зиговка металлических изделий
Зиговка листового металла — создание жесткости и соединение без сварки
Компания «Феникс» предоставляет услуги зиговки — технологической операции обработки листового металла, позволяющей создавать профилированные элементы (зиги, бортики, ребра жесткости), а также выполнять соединение деталей без применения сварки (фальцевые швы). Зиговка широко применяется при изготовлении вентиляционных систем, воздуховодов, емкостей, кожухов, кровельных элементов и других изделий из тонколистового металла.
Наличие собственного зиговочного оборудования и квалифицированных специалистов позволяет нам выполнять зиговку листового металла различной толщины из стали, нержавейки, и оцинкованного листа. Мы работаем как с единичными заказами, так и с серийным производством, обеспечивая высокое качество и стабильность геометрии.
Что такое зиговка и зачем она нужна
Зиговка — это процесс холодной обработки листового металла, при котором на поверхности заготовки формируются локальные профилированные углубления или выступы (зиги). Эти элементы выполняют несколько функций:
| Функция | Описание |
| Повышение жесткости | Зиги работают как ребра жесткости, значительно увеличивая прочность тонколистовых изделий без увеличения толщины металла |
| Соединение деталей | Фальцевые соединения (стоячий, лежачий фальц) позволяют герметично соединять листы без сварки |
| Формирование бортиков | Создание отбортовок, кромок, упоров для последующей сборки |
| Подготовка под монтаж | Формирование соединительных элементов для быстрой сборки конструкций |
| Эстетика | Придание изделиям аккуратного, профессионального вида |
Преимущества зиговки
| Преимущество | Описание |
| Высокая производительность | Зиговочное оборудование позволяет обрабатывать длинные заготовки за минимальное время |
| Экономичность | Отсутствие расходных материалов (электроды, газ, присадки) снижает себестоимость |
| Герметичность соединений | Фальцевые швы обеспечивают надежную герметизацию, особенно важную для вентиляции и воздуховодов |
| Сохранение покрытия | Холодная обработка не повреждает защитные и декоративные покрытия (оцинковка, полимерное покрытие) |
| Быстрый монтаж | Изделия с подготовленными зигами собираются на месте быстрее и проще |
| Универсальность | Подходит для широкого спектра материалов и толщин |
Технологические возможности
Типы зиговочных операций:
| Операция | Описание | Применение |
| Продольная зиговка | Создание непрерывных ребер жесткости вдоль заготовки | Воздуховоды, панели, обечайки |
| Фальцевая зиговка | Формирование кромок для соединения листов (стоячий, лежачий фальц) | Кровля, вентиляция, емкости |
| Отбортовка | Загиб кромки листа для усиления или подготовки под соединение | Кромки деталей, фланцы |
| Угловая зиговка | Формирование угловых профилей | Корпусные детали, кожухи |
Оборудование:
· Зиговочные станки (ручные и электрические)
· Фальцепрокатные станки
· Листогибочное оборудование для подготовки кромок
Диапазоны обработки:
| Параметр | Возможности |
| Толщина листа (сталь) | до 2 мм |
| Толщина листа (нержавейка) | до 1,5 мм |
| Ширина обрабатываемого листа | без ограничений (роликовое оборудование) |
| Длина зиговки | до 3000 мм за один проход |
Виды выполняемых работ

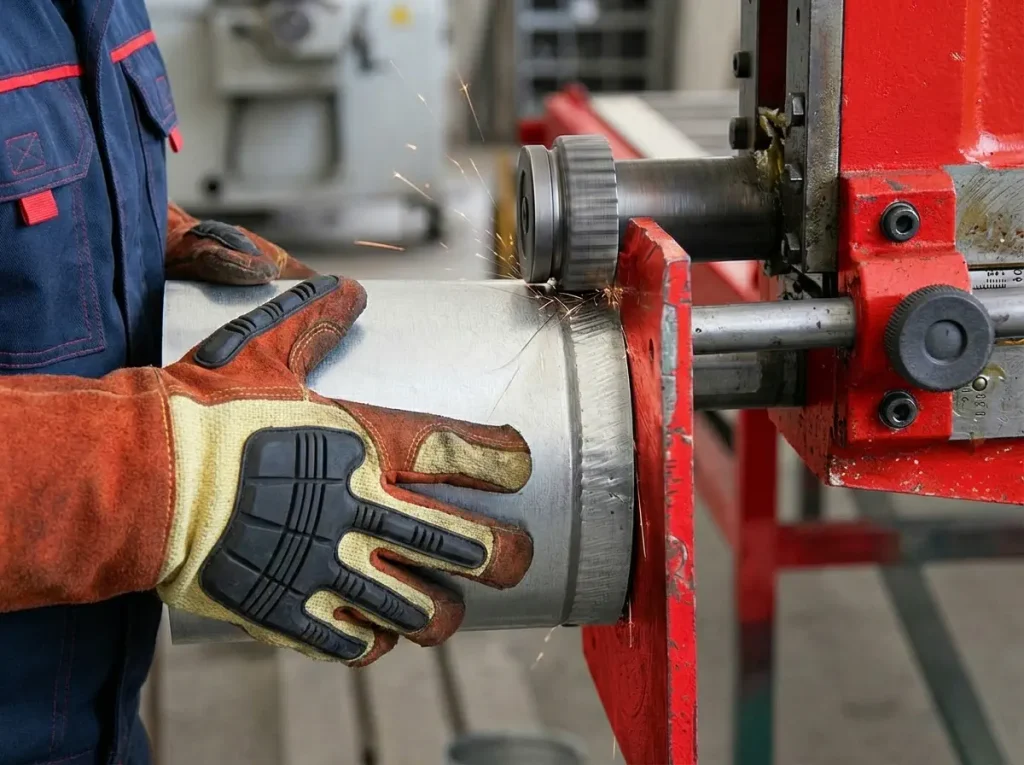

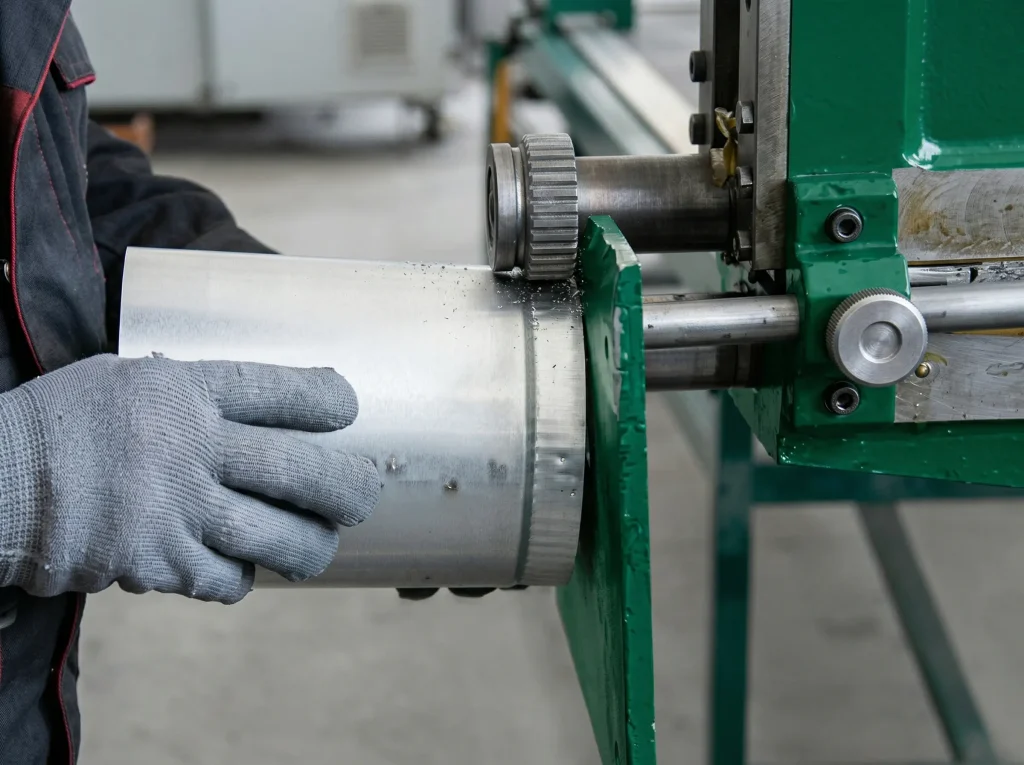

Зиговка воздуховодов и вентиляционных систем
· Формирование продольных ребер жесткости на круглых и прямоугольных воздуховодах
· Подготовка фальцевых соединений для сборки вентиляционных коробов
· Изготовление фасонных частей (отводы, переходы, тройники) с зиговкой
Зиговка емкостей и резервуаров
· Формирование ребер жесткости на обечайках и днищах
· Отбортовка кромок под фланцевые соединения
· Подготовка элементов под сварку или фальцевое соединение
Зиговка кровельных и фасадных элементов
· Формирование стоячих и лежачих фальцев для кровельных панелей
· Создание ребер жесткости на доборных элементах
· Отбортовка краев для обеспечения водостока
Зиговка корпусных деталей и кожухов
· Формирование жесткости на панелях и крышках
· Создание бортиков для стыковки элементов
· Подготовка кромок под последующую сварку или сборку
Зиговка по индивидуальным заказам
· Выполнение зиговки по чертежам заказчика
· Изготовление опытных образцов
· Серийное производство типовых элементов
Примеры типовых задач
| Отрасль/Тип задачи | Примеры | Материалы |
| Вентиляция и кондиционирование | Прямоугольные и круглые воздуховоды, фасонные части | Оцинкованная сталь, нержавеющая сталь |
| Кровельные работы | Фальцевые кровельные панели, доборные элементы | Оцинкованная сталь |
| Промышленные емкости | Баки, резервуары, бункеры с ребрами жесткости Нержавеющая сталь, углеродистая сталь | Нержавеющая сталь, углеродистая сталь |
| Машиностроение | Кожухи, защитные экраны, панели управления | Сталь, нержавейка, |
Соединения, выполняемые зиговкой
Фальцевые соединения
Фальц — это способ соединения листового металла без сварки, обеспечивающий герметичность и механическую прочность.
| Тип фальца | Описание | Применение |
| Стоячий фальц Вертикальное соединение, выступающее над плоскостью Кровля, фасады, емкости | Вертикальное соединение, выступающее над плоскостью | Кровля, фасады, емкости |
| Лежачий фальц | Горизонтальное соединение, утопленное в плоскость | Воздуховоды, корпусные детали |
| Угловой фальц | Соединение под углом | Короба, кожухи |
| Двойной фальц | Усиленный вариант для повышенных нагрузок | Ответственные конструкции |
Ребра жесткости
Продольные или поперечные зиги, выполняющие функцию ребер жесткости:
· Прямые зиги — для усиления плоских панелей

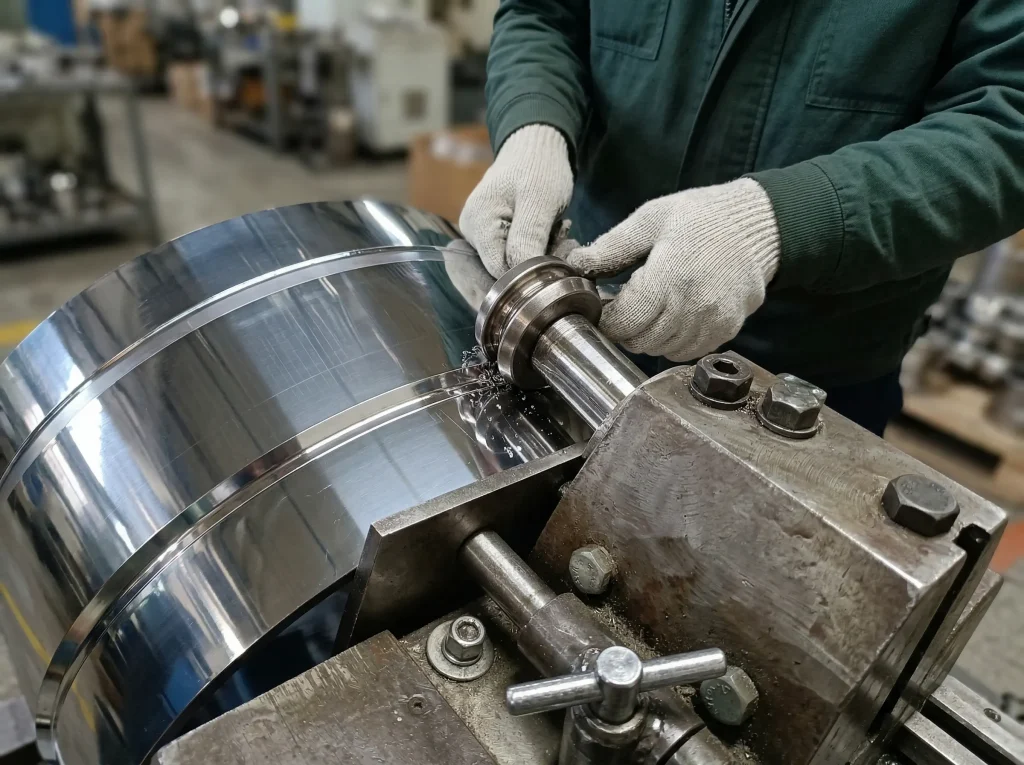

· Кольцевые зиги — для усиления обечаек и цилиндрических изделий
· Комбинированные — для сложных конфигураций
Контроль качества
Качество зиговки определяется точностью геометрии профиля, отсутствием трещин и деформаций, а также прочностью соединений. Мы обеспечиваем:
· Контроль геометрии — проверка глубины, ширины и формы зигов
· Визуальный контроль — отсутствие надрывов, трещин, складок
· Проверка соединений — контроль герметичности и прочности фальцев
· Измерительный инструмент — штангенциркули, угольники, шаблоны, линейки
Достижимые параметры:
| Параметр | Точность |
| Глубина зига | ±0,2 мм |
| Ширина зига | ±0,5 мм |
| Геометрия фальца | по стандарту или чертежу |
Преимущества работы с «Феникс»
Специализированное оборудование. Наличие зиговочных и фальцепрокатных станков позволяет выполнять работы любой сложности — от простых ребер жесткости до сложных фальцевых соединений.
Квалифицированные специалисты. Наши операторы имеют опыт работы с различными материалами и типами зиговочного оборудования, что гарантирует стабильное качество.
Экономичность. Зиговка не требует расходных материалов, а высокая производительность оборудования снижает стоимость обработки.
Сохранение покрытия. Холодная обработка не повреждает оцинковку, полимерные и лакокрасочные покрытия, что особенно важно для готовых изделий.
Гибкость. Мы работаем с единичными заказами (изготовление одного воздуховода, одной панели) и сериями, оперативно переналаживая оборудование под разные типоразмеры.
Комплексный подход. При необходимости мы можем дополнить услуги зиговки лазерной резкой, гибкой, вальцовкой, сваркой, выступая единым подрядчиком по изготовлению металлоизделий.
Контроль качества. Собственный отдел контроля гарантирует соответствие геометрии и качества соединений требованиям чертежей и технической документации.
Материалы для зиговки
| Материал | Толщина (макс.) | Особенности | Применение |
| Оцинкованная сталь | 2 мм | Отлично зигуется, сохраняет покрытие | Воздуховоды, кровля, корпуса |
| Нержавеющая сталь | 1,5 мм | Требует большего усилия, высокая прочность соединений | Емкости, пищевое оборудование |
| Черная сталь | 2,0 мм | Подходит для зиговки, требует антикоррозионной защиты после обработки | Корпуса, панели |
| Медь | 2,0 мм | Пластичный материал, используется в архитектуре | Кровля, декоративные элементы |
Если вам требуется зиговка листового металла — создание ребер жесткости, фальцевых соединений, отбортовка или подготовка кромок, компания «Феникс» предложит профессиональное решение в согласованные сроки. Свяжитесь с нами, чтобы обсудить вашу задачу и рассчитать стоимость работ.
